SLT-210x是一款具有低功耗、小尺寸、信号强，快读启动、高可靠性，高性价比的WiFi模块。本模块集成了MCU、无线射频收发器、TCP/IP协议栈和应用程序，用户只需要对模块提供3.3v供电即可独立运行。SLT-210x Wi-Fi模块提供了各种标准接口方便用户使用，包括UART、GPIO、I2C、SPI等，同时也提供了命令行配置接口，AT指令集，开发SDK等，便于用户集成到最终产品中,加快产品开发，缩短上市时间，为用户提供一种低成本、可靠的无线解决方案。

产品特性：

Ø 支持802.11 b/g/n

Ø 支持1秒快速启动

Ø 低功耗设计，支持休眠模式，可适用于电池供电

Ø 支持接入点（AP）/终端（STA) /自组网（ADHOC）/WiFi Direct等各种模式

Ø 支持目前所有WiFi加密协议，适用于所有的路由器，支持Iphone,Android手机连接

Ø 支持UART/SPI/GPIO/I2C等接口

Ø 支持pcb天线或外置天线IPEX接口

Ø 支持命令行配置接口，可兼容支持AT指令

Ø 支持TCP/UDP/DNS/HTTP

Ø 支持多种参数配置接口，包括串口配置/web配置/网络配置

Ø 支持SmartConfig快速联网功能，一键配置

Ø 支持App Server应用服务器功能，用户可以远程通过手机控制家里的设备

Ø 提供SDK开发包，提供Demo apk软件，可支持二次开发

Ø 可通过FCC/CE标准认证（即将提供）

Ø 供插针或邮票孔两种类型模块自由选择

适用范围:

Ø 智能家居，小家电，智能家电，灯光照明，

Ø 可穿戴产品，手持设备，健康医疗设备

Ø 玩具，汽车电子，各类工业控制产品

尺寸和引脚：

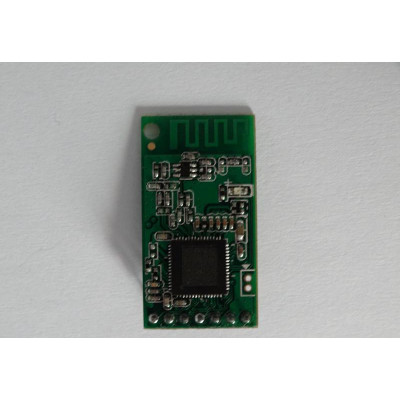

Ø 尺寸15×28mm，双面板，引出7PIN 2.0间距，pcb天线

Ø 3.3v供电，可提供1路UARTs232接口，3路GPIO接口，如不需要UART接口，则最高可提供5路GPIO接口。

引脚安排

引脚序号
